터보송풍기

에너지 절약

압축부의 고효율 설계 및 고효율 모터 적용으로 기존의 용적식루츠블로워 대비 평균 40% 이상의 에너지 절감 효과가 있으며, 인버터 주파수 변환을 통해 용량을 가변할 수 있기 때문에 추가 10% 이상의 에너지를 절약할 수 있습니다.

저소음/저진동

전모델의 소음 수준은 85dBA 이하입니다.(제품 1m 주위), 그리고 비접촉식 공기베어링을 적용하여 제품 자체의 진동은 Zero 수준입니다.

설치 용이

제품이 Compact하고 조용하기 때문에 좁은 공간에 설치가 가능하며, 제품 자체의 진동이 전혀 없으므로 별도의 고정작업 없이 설치를 마무리 할 수 있습니다.

유지보수 간편/저비용

윤활유(Oil)를 전혀 사용하지 않는 Air Foil 공기베어링 적용으로, 주기적인 윤활유 공급이나 베어링 교환작업이 필요없고, 다만 주기적으로 흡입필터만 청소 또는 교환해 주면 됩니다.

냉각 구조

모터에 이중 냉각시스템을 적용하여, 추가적인 별도의 냉각장치(외부냉각팬이나 SINUS 필터 등) 없이 우수한 냉각성능을 발휘합니다.

제어 및 운전

터보블로워는 인버터의 주파수 가변을 통해 고속모터와 임펠러를 원하는 속도로 운전시키는 것을 특징으로 합니다. 따라서 기본적으로 용량 가변이 가능하고 선택적으로 고객이 원하는 운전모드(정속운전, 비례운전, 정압운전, 정량운전, DO 운전 등)로 운전이 가능합니다.

인버터 분리형

인버터는 내부 소자 보다는 외부에 노출된 전선들의 열화 및 산화에 의한 불량이 많습니다. 따라서 주변온도가 매우 높거나 유독성 및 부식성 가스가 존재하는 환경에서는 제품에서 인버터를 분리하여 외부에 설치할 수도 있습니다.

WL SERIES(저압용)

Single Impeller Series

SPECIFICATION	DISCHARGE PRESSURE (mmAq)	AIR FLOW RATE (㎥/min)	SHAFT POWER (hp)	EXHAUST PIPE (mm)	DIMENSION (W x L x H mm)	WEIGHT (kg)
WL10	4,000	-	10	-	650 x 1,100 x 1,000	300
	6,000	7		80A
	8,000	5		80A
	10,000	-		-
	12,000	-		-
WL20	4,000	-	20	-	650 x 1,100 x 1,000	320
	6,000	14		100A
	8,000	11		100A
	10,000	-		-
	12,000	-		-
WL30	4,000	28	30	150A	650 x 1,100 x 1,000	350
	6,000	20		125A
	8,000	17		125A
	10,000	14		100A
	12,000	-		-
WL40	4,000	37	40	150A	700 x 1,300 x 1,000	450
	6,000	25		150A
	8,000	22		150A
	10,000	18		125A
	12,000	-		-
WL50	4,000	47	50	200A	700 x 1,300 x 1,000	450
	6,000	34		150A
	8,000	28		150A
	10,000	21		150A
	12,000	18		125A
WL75	4,000	70	75	250A	850 x 1,500 x 1,400	550
	6,000	51		200A
	8,000	42		200A
	10,000	34		150A
	12,000	28		150A
WL100	4,000	100	100	300A	850 x 1,500 x 1,400	600
	6,000	69		200A
	8,000	55		200A
	10,000	45		200A
	12,000	38		150A
WL125	4,000	115	125	300A	850 x 1,500 x 1,400	650
	6,000	82		200A
	8,000	70		200A
	10,000	55		200A
	12,000	47		200A
WL150	4,000	130	150	300A	800 x 1,800 x 1,650	800
	6,000	105		300A
	8,000	84		250A
	10,000	65		250A
	12,000	57		200A
WL200	4,000	-	200	-	800 x 1,800 x 1,650	850
	6,000	140		300A
	8,000	109		300A
	10,000	87		250A
	12,000	75		250A
WL250	4,000	-	250	-	800 x 1,800 x 1,650	900
	6,000	160		300A
	8,000	135		300A
	10,000	104		300A
	12,000	93		250A

Twin Impeller, Twin core Series

SPECIFICATION	DISCHARGE PRESSURE (mmAq)	AIR FLOW RATE (㎥/min)	SHAFT POWER (hp)	EXHAUST PIPE (mm)	DIMENSION (W x L x H mm)	WEIGHT (kg)
WL200	4,000	200	200	400A	1,200 x 2,200 x 2,000	1,300
	6,000	-		-
	8,000	-		-
	10,000	-		-
	12,000	-		-
WL300	4,000	266	300	500A	1,200 x 2,200 x 2,000	1,500
	6,000	210		400A
	8,000	164		400A
	10,000	133		300A
	12,000	113		250A
WL400	4,000	-	400	-	1,600 x 3,000 x 2,000	1,700
	6,000	272		400A
	8,000	216		400A
	10,000	172		400A
	12,000	145		300A
WL500	4,000	-	500	-	1,600 x 3,000 x 2,000	2,000
	6,000	320		500A
	8,000	270		400A
	10,000	208		400A
	12,000	185		400A
WL600	4,000	-	600	-	1,900 x 3,500 x 2,100	3,000
	6,000	420		500A
	8,000	320		500A
	10,000	260		400A
	12,000	228		400A
WL700	4,000	-	700	-	1,900 x 3,500 x 2,100	3,200
	6,000	475		600A
	8,000	370		500A
	10,000	300		400A
	12,000	255		400A
WL800	4,000	-	800	-	1,900 x 3,500 x 2,100	3,500
	6,000	540		600A
	8,000	430		600A
	10,000	340		500A
	12,000	290		400A
WL1000	4,000	-	1000	-	3,500 x 3,500 x 2,100	3,500
	6,000	640		600A
	8,000	540		600A
	10,000	416		600A
	12,000	370		500A

WH SERIES(고압용)

MultiStage Impeller Series

SPECIFICATION	DISCHARGE PRESSURE (mmAq)	AIR FLOW RATE (㎥/min)	SHAFT POWER (hp)	EXHAUST PIPE (mm)	DIMENSION (W x L x H mm)	WEIGHT (kg)
WH50	1.5	16	50	100A	750 x 1,700 x 1,250	600
	2.0	12		100A
	4.0	-		-
	8.0	-		-
WH75	1.5	24	75	125A	850 x 1,850 x 1,450	750
	2.0	18		100A
	4.0	-		-
	8.0	-		-
WH100	1.5	32	100	150A	850 x 1,800 x 1,450	800
	2.0	25		125A
	4.0	18		100A
	8.0	12		100A
WH150	1.5	48	150	150A	1,050 x 2,100 x 1,700	1,100
	2.0	37		150A
	4.0	-		-
	8.0	-		-
WH200	1.5	65	200	200A	1,050 x 2,100 x 1,700	1,300
	2.0	50		150A
	4.0	36		150A
	8.0	24		125A
WH300	1.5	96	300	250A	1,500 x 2,500 x 2,000	1,800
	2.0	75		200A
	4.0	55		200A
	8.0	36		150A
WH400	1.5	127	400	250A	1,500 x 2,500 x 2,000	2,500
	2.0	100		250A
	4.0	72		200A
	8.0	48		150A

산기장치

독일기술을 사용하여 설계, 제작, 설치, 시운전 및 A/S를 포함한 Total Solution을 제공합니다.

봉형 산기관

Membrane ID(mm)	Effective Length(mm)	Air Flow(N㎥/h)	멤브레인 재질
ø 64	1,000	2-12	• 실리콘(Silicone) • EPDM
	1,500	3-18
	2,000	3-18
ø 92	1,000	3-19
	1,500	4.5-28.5
	2,000	6-38

디스크 산기관

Diameter(mm)	Air Flow (N㎥/h)	멤브레인 재질
DN 200	0.5~5	• 실리콘(Silicone) • EPDM
DN 225	1~7
DN 300	1.5~11

※ Option : Distribution pipe (Stainless steel, PE, PP, PVC)
.

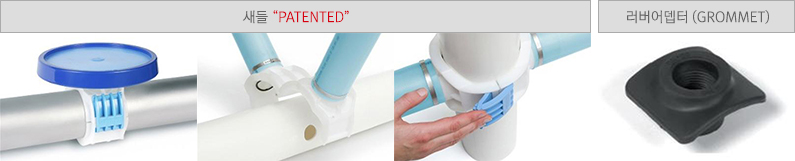

연결 부품

판모듈형 산기장치

• 고정형 및 인양형을 공급하며, 규격은 주문자 사양에 따라 다양한 크기로 제작합니다.
• 멤브레인 재질 : 실리콘(Silicone), EPDM

수중교반기

Optimix Series

Optimix 2G
• 모터 : 3~15KW
• 프로펠러 : 310~1400mm

동영상 Optimix 2G 150-275

Optimix 3G
• 모터 : 10~25KW
• 프로펠러 : 900~1200mm (고효율)

Optimix 4G
• 모터 : 15KW
• 프로펠러 : 1200mm (고농도)

동영상 Optimix 4G

Optimix 2A / 3A
• 모터 : 0.8~25KW
• 프로펠러 : 250~900	• All SS

동영상 Optimix 2A 3&4 KW

사양

• 고농도 슬러지 교반에 적합 (DS ~12% / ~14%)
• 폐수 PH : 6.5~8.2 / 5.5~8.2 / 4.5~8.2
• 케이싱 재질 : GGG40, SS304, SS316
• 프로펠러 재질 : Galvanized, hardened steel, SS304, SS316, tungsten carbide
• 방폭형 모터 (Option)
• POM 프로텍션 (Option) : 프로펠러 부싱에 이물질 감김 및 마모 최소화 기능

가스밀봉식 인양장치

지붕 설치형 (GDD)

동영상(GDD)

벽 설치형 (MGD)

동영상 (MGD)

Giantmix Series

Giantmix FTX
• 고효율 에너지 절약형, 상/하 +5°/-30° 조절
• 모터 : 15KW
• 튜브길이 : 4.0 / 5.0 / 5.5 / 6.0m
• 프로펠러 : 1200mm

Giantmix FR SP
• 상/하 +30°/-30° 조절
• 모터 : 7.5~18.5KW
• 튜브길이 : 3.0 / 4.0m
• 프로펠러 : 620~800mm

Giantmix FT
• 좌/우 및 상/하 +30°/-30° 조절
• 모터 : 7.5~22KW
• 튜브길이 : 4.0 / 5.0 / 5.5 / 6.0m
• 프로펠러 : 620~880mm

동영상 Giantmix FT

Giantmix FT / AMX Top mount
• 상부설치형, 경사각 48°~60°
• 모터 : 11~22KW
• 튜브길이 : 4.0 / 5.0 / 5.5 / 6.0m
• 프로펠러 : 620~880mm

동영상 Giantmix AMX

사양

• 고농도 슬러지 교반에 적합 (DS ~14% / ~15% / ~16%)
• 폐수 PH : 6.5~8.2
• 방폭형 모터
• 튜브 / 프로펠러 재질 : SS304, SS316
